Dokumentacja techniczna projektu wnętrz – przykład i zakres opracowania
Przykład dokumentacji technicznej projektu wnętrz pokazuje, jak przełożyć koncepcję na jednoznaczne informacje dla wykonawców. Opracowanie obejmuje układ funkcjonalny, instalacje, materiały, zabudowy oraz detale potrzebne do realizacji.
Dzięki temu można sprawdzić, z jakich części składa się kompletny pakiet i w jaki sposób ogranicza on decyzje podejmowane dopiero na budowie.
Przykład dokumentacji technicznej projektu wnętrz – najważniejsze plansze
Każdy rysunek odpowiada za inny zakres informacji wykonawczych. Dlatego fragmenty rzeczywistego opracowania pokazują różnicę pomiędzy ogólnym układem, koordynacją instalacji oraz szczegółowym opisem zabudowy.

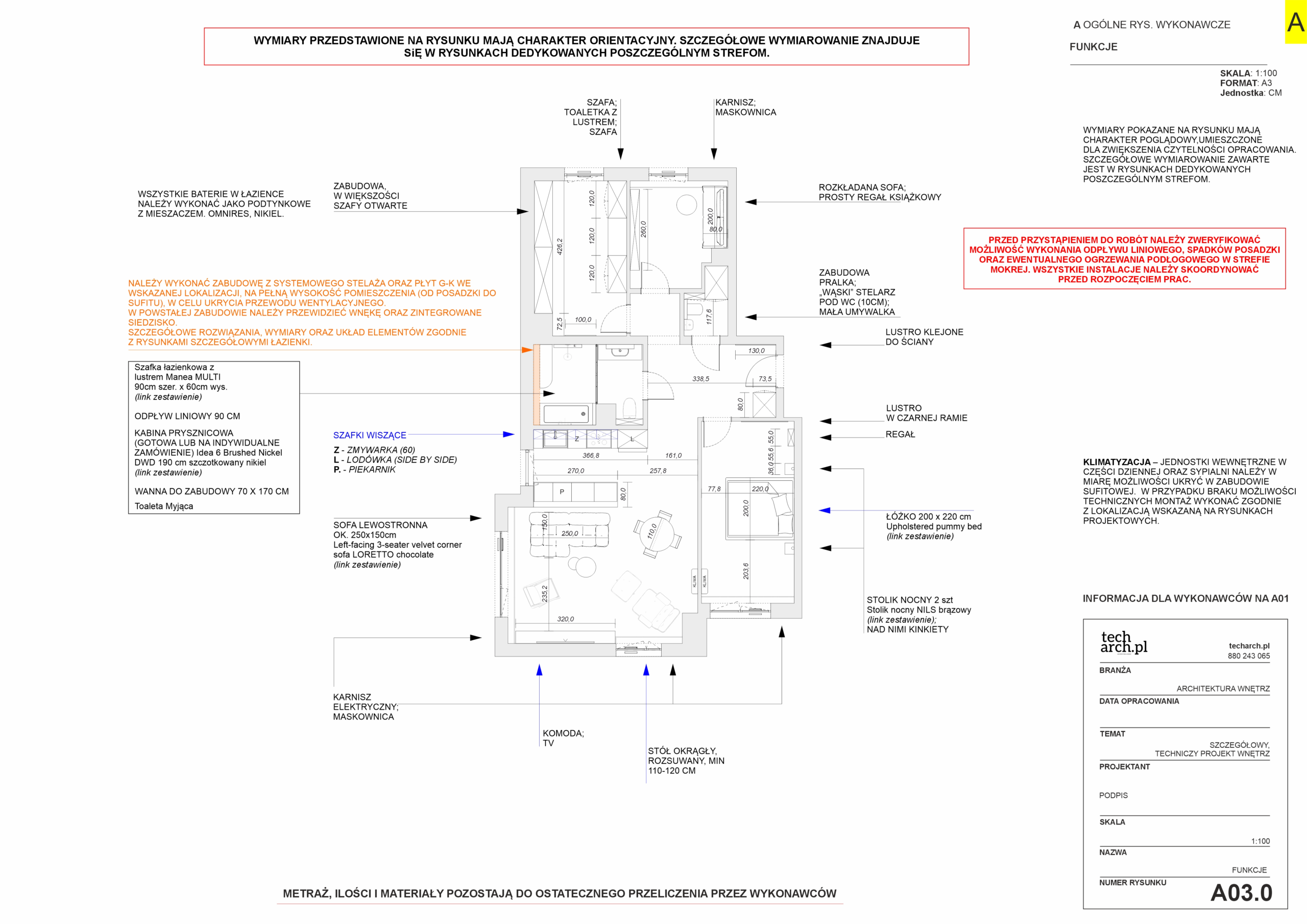

Układ wyposażenia, zabudów, komunikacji i najważniejszych zależności przestrzennych.

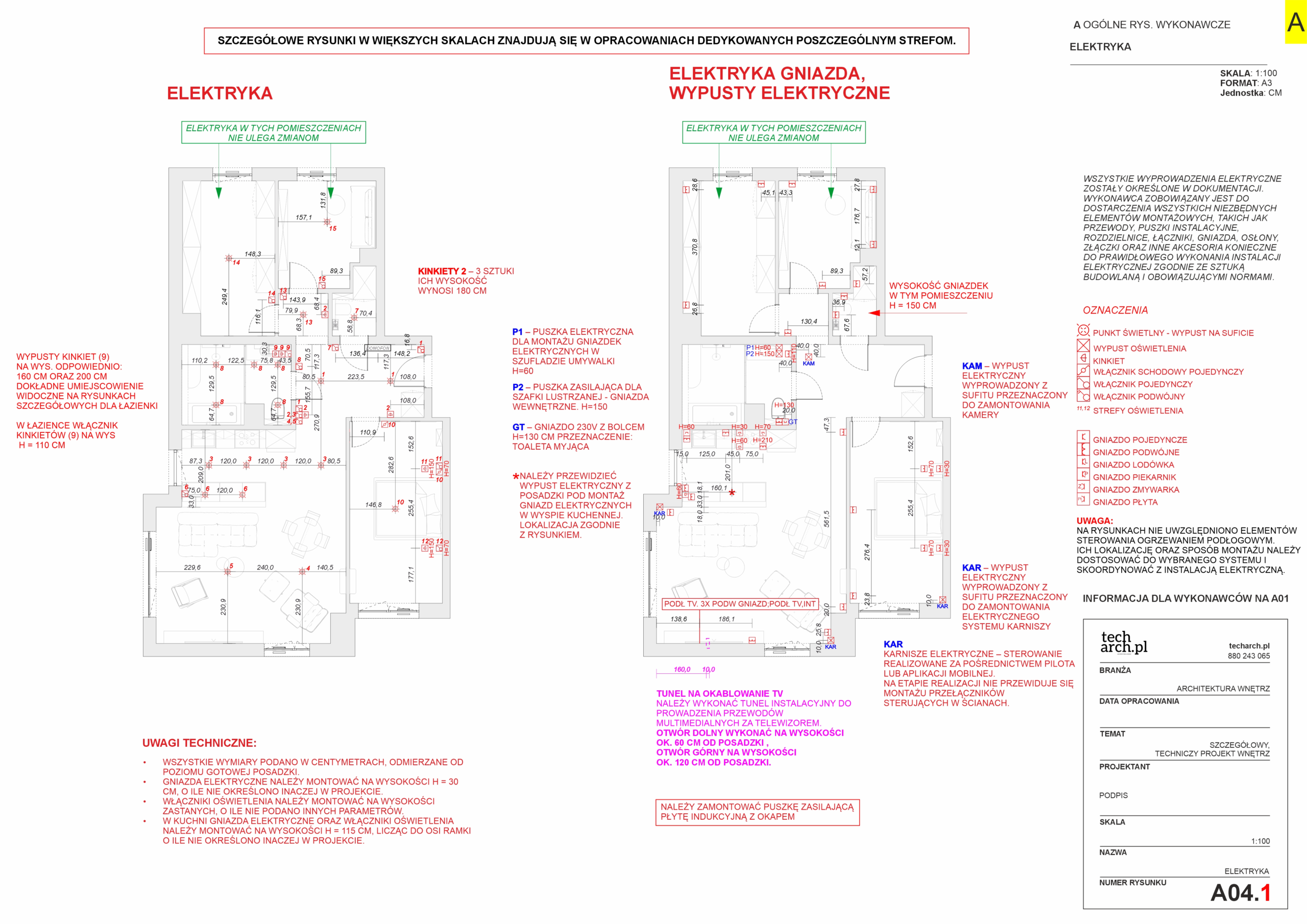

Punkty zasilania, gniazda, wypusty, wysokości montażu oraz sposób sterowania światłem.

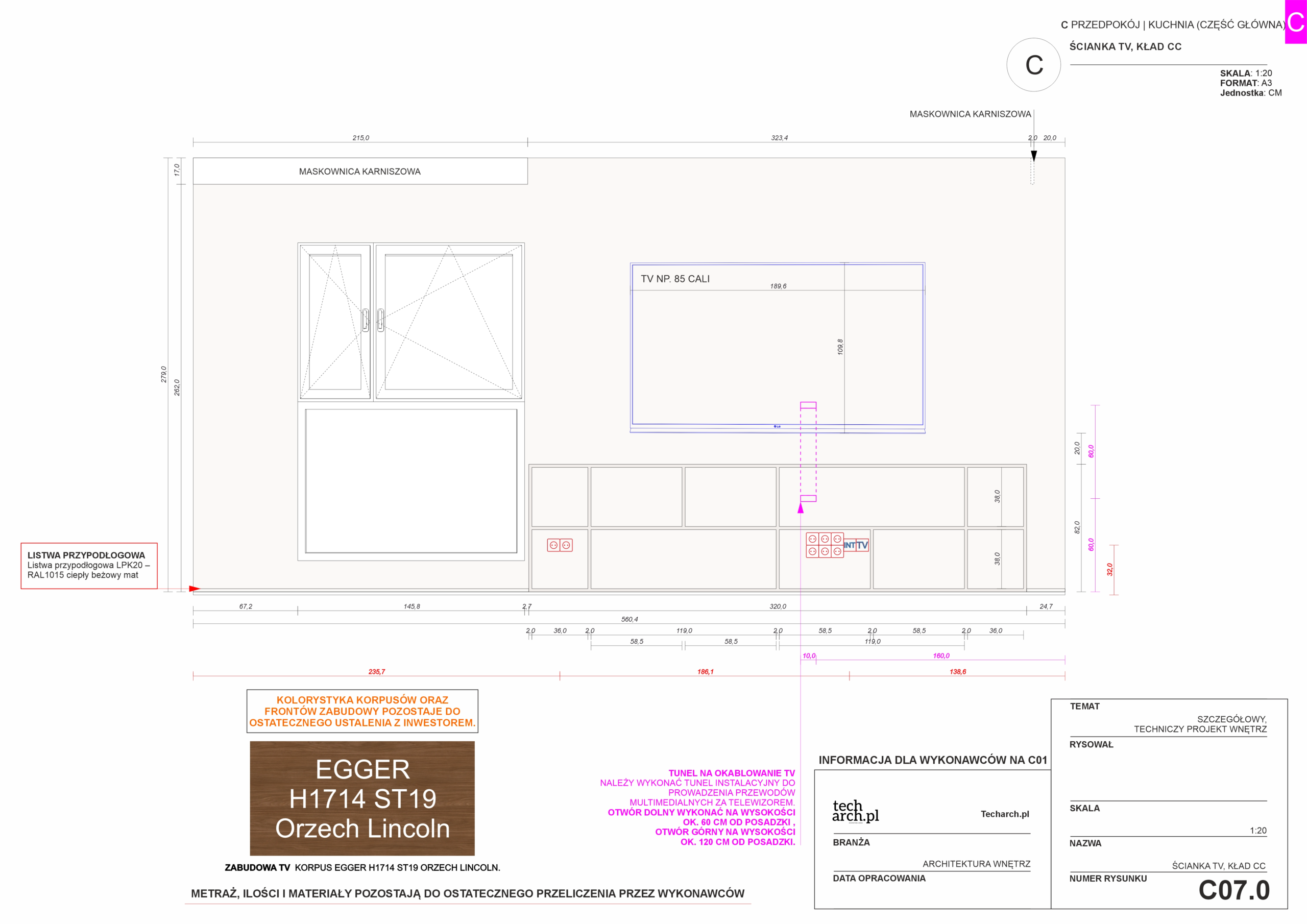

Podziały mebli, wysokości, wyposażenie, instalacje i informacje materiałowe dla wykonawcy.
Kliknij wybraną planszę, aby otworzyć ją w pełnym rozmiarze.
Zakres dokumentacji technicznej prowadzi wykonawców od układu do detalu.
Dokładny zakres zawsze zależy od projektu, ale poniższe plansze stanowią podstawę dokumentacji technicznej mieszkania lub domu.
Rzut funkcjonalny
Przede wszystkim pokazuje układ pomieszczeń, wyposażenie, zabudowy oraz najważniejsze wymiary i przejścia.
Zmiany budowlane
Następnie określa elementy przeznaczone do demontażu oraz nowe ściany, otwory i korekty układu.
Elektryka i oświetlenie
Ponadto porządkuje lokalizację opraw, włączników, gniazd i punktów zasilania względem wyposażenia.
Wod.-kan. i ogrzewanie
Jednocześnie wskazuje podejścia instalacyjne, urządzenia sanitarne oraz elementy wymagające koordynacji.

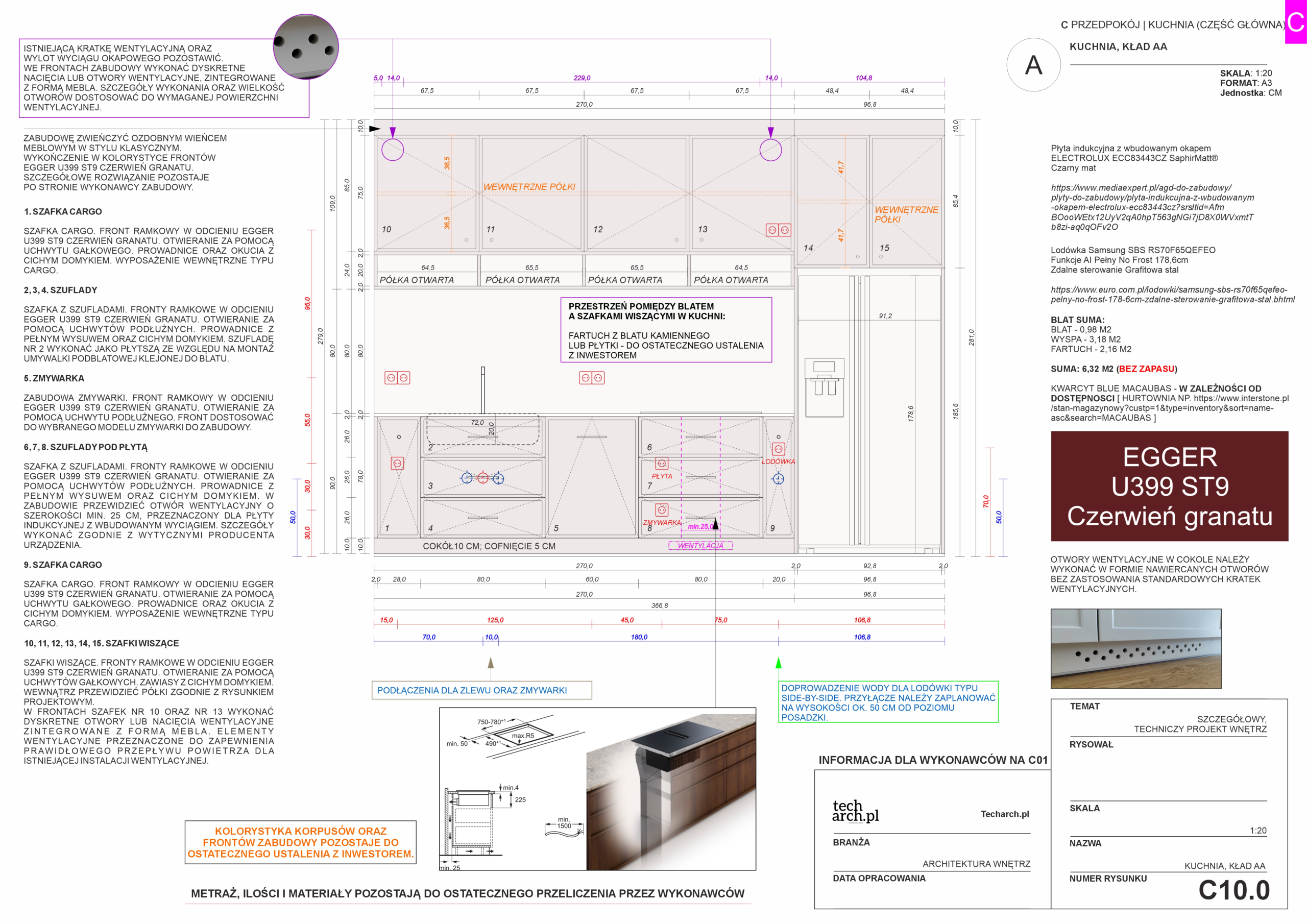

Rozwinięcia ścian
Z kolei rozwinięcia pokazują każdą istotną ścianę na wprost: układ okładzin, wysokości, wnęki i wyposażenie.
Zabudowy meblowe
Dzięki temu można opisać gabaryty, podziały i funkcje mebli na wymiar przed opracowaniem warsztatowym.
Podłogi i sufity
Natomiast te plansze wyznaczają kierunki, łączenia materiałów, poziomy oraz układ sufitów i dekoracji.
Materiały i wyposażenie
Co więcej, zestawienia zbierają produkty, kolory i parametry potrzebne do wycen oraz zamówień.
Detale wykonawcze
W rezultacie detale doprecyzowują nietypowe połączenia materiałów i miejsca, których nie wyjaśnia sam rzut.
Dokumentacja powstaje po zatwierdzeniu funkcji i kierunku wizualnego.
Inwentaryzacja
Na początku wymiary i stan istniejący tworzą wiarygodną podstawę dalszych decyzji.
Układ i koncepcja
Najpierw zatwierdzane są funkcje, materiały i rozwiązania widoczne we wnętrzu.
Koordynacja
W kolejnym kroku instalacje, oświetlenie i zabudowy zostają sprawdzone jako jeden system.
Pakiet PDF
Ostatecznie uporządkowane plansze mogą zostać przekazane ekipie, stolarzowi i dostawcom.
Jedna informacja powinna być czytelna dla wszystkich uczestników realizacji.
Jeżeli położenie wyspy zostanie ustalone tylko na wizualizacji, elektryk nie otrzyma wymiaru zasilania, posadzkarz nie pozna miejsca łączenia materiałów, a stolarz może przyjąć inne gabaryty. Dlatego dokumentacja łączy te zależności na odpowiednich rysunkach.
Jednocześnie nie zastępuje ona wiedzy wykonawczej ani wymaganego projektu branżowego. Zakres formalnych obowiązków inwestycji określa między innymi aktualny tekst ustawy Prawo budowlane. Zadaniem opracowania wnętrz jest natomiast precyzyjne opisanie przyjętej koncepcji i skoordynowanie decyzji.
Liczba plansz zależy między innymi od metrażu, liczby zabudów, stopnia ingerencji w instalacje i ilości nietypowych detali.
Dokumentacja techniczna wnętrza łączy projektowany detal z realizacją.

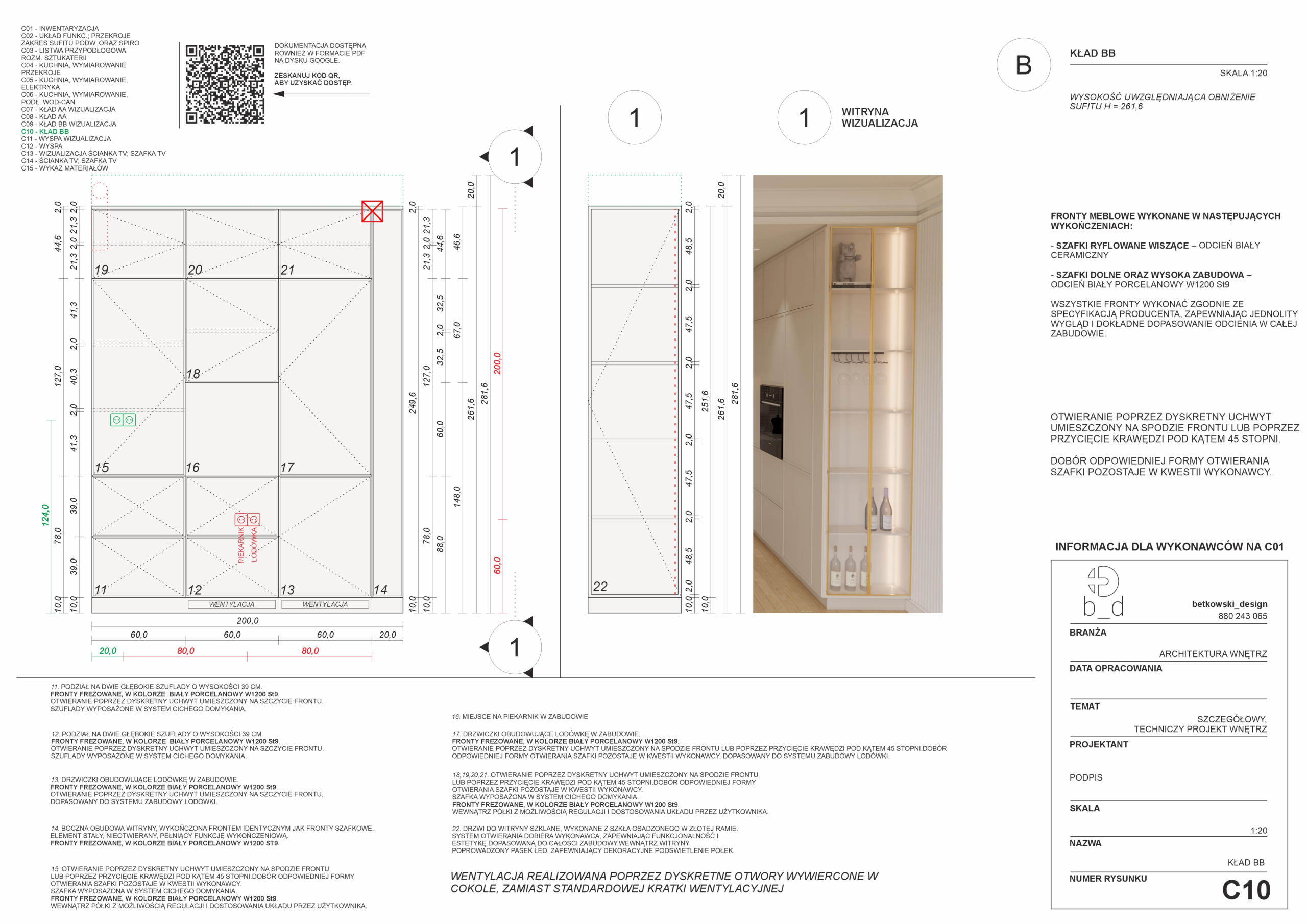

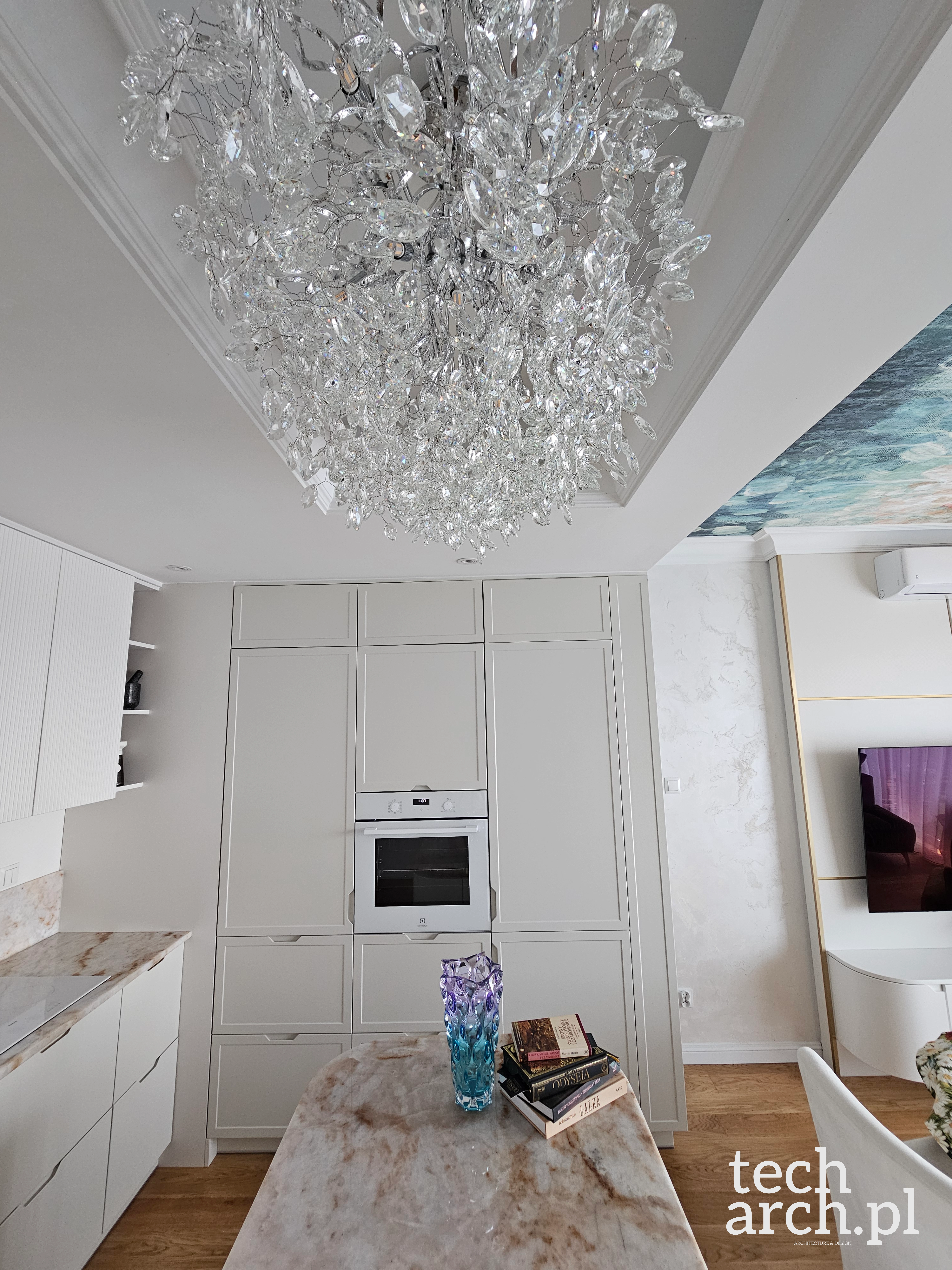

Ten sam element można prześledzić na rysunku wykonawczym, wizualizacji oraz zdjęciu gotowej realizacji.
