Jak czytać dokumentację techniczną projektu wnętrza?
Czytanie rysunków jako element dokumentacji projektu – nie tylko dla architektów
Wielu inwestorów odbiera dokumentację projektową jako coś „dla wykonawcy” – zbiór schematów, cyfr i linii, z którymi nie trzeba się zapoznawać. Tymczasem zrozumienie, jak czytać dokumentację techniczną projektu, pozwala uniknąć wielu błędów i nieporozumień, a co najważniejsze – daje realny wpływ na efekty końcowe inwestycji.

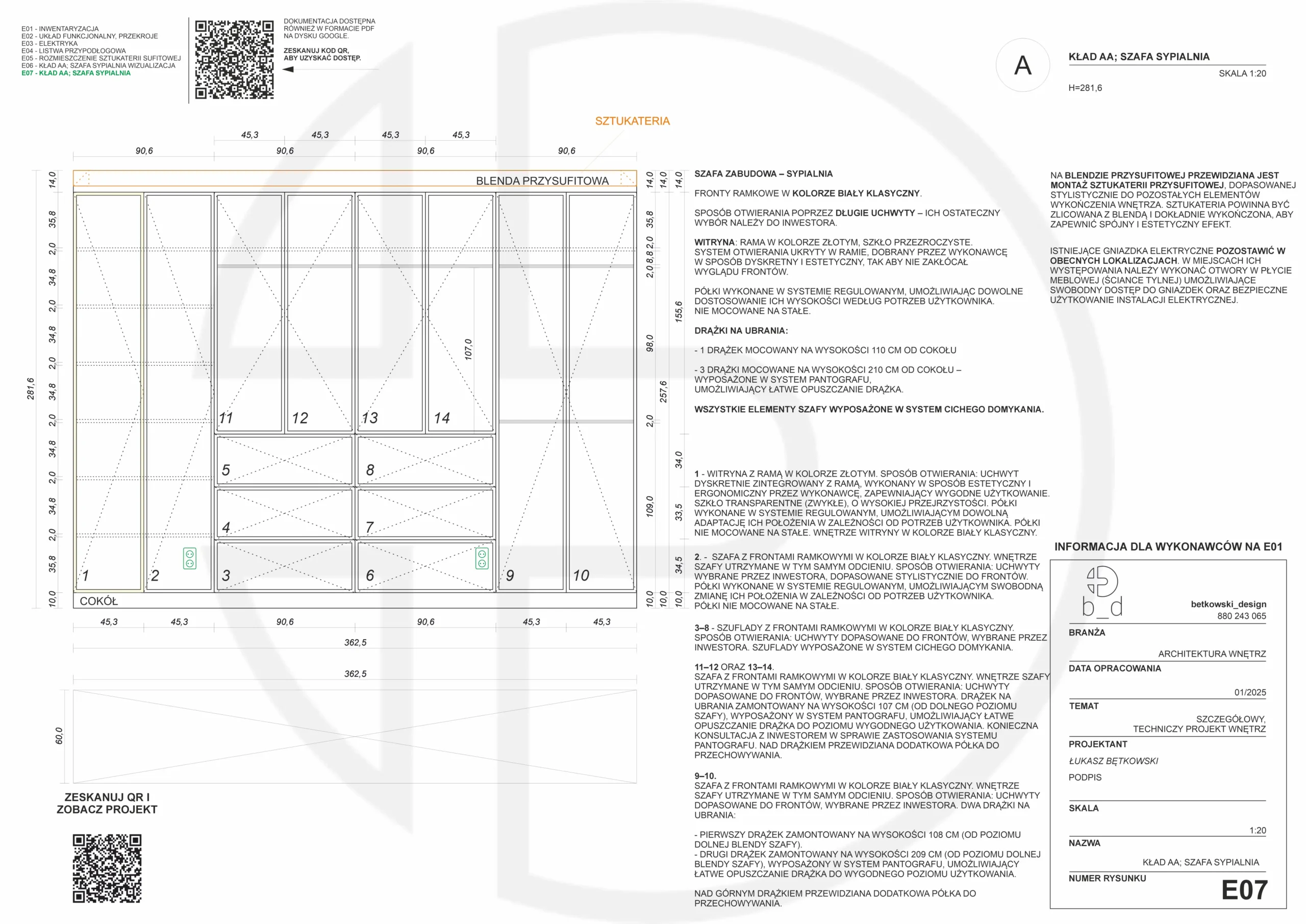

Ten przewodnik to proste, ale konkretne wprowadzenie w temat rysunków technicznych i oznaczeń, które pojawiają się w dokumentacji wnętrz.
Co zawiera dokumentacja techniczna w rysunkach?
Dokumentacja projektowa to nie tylko wizualizacje i koncepcje. To przede wszystkim zestaw rysunków wykonawczych, które umożliwiają realizację projektu zgodnie z założeniami. W praktyce zawiera:
- Rzuty pomieszczeń z układem funkcjonalnym
- Rozmieszczenie punktów instalacyjnych (elektryka, hydraulika, wentylacja)
- Projekty mebli na wymiar i zabudowy
- Detale techniczne (np. sposób montażu elementów)
- Rozwinięcia ścian z oznaczeniem wykończeń
- Przekroje, rzuty sufitów podwieszanych i punkty świetlne
Każdy z tych elementów przekłada się na decyzje, które będą podejmowane na budowie – niezależnie od tego, czy jesteś obecny na miejscu, czy nie.
Jak czytać dokumentację techniczną projektu – od ogółu do szczegółu
Aby ułatwić zrozumienie, warto podejść do czytania rysunków etapami:
| Krok | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| 1. Skala | Zwykle 1:50 lub 1:20 | Określa, w jakim pomniejszeniu narysowane są elementy – niezbędna do zrozumienia proporcji |
| 2. Rzuty poziome | Układ ścian, mebli, instalacji | To mapa wnętrza – najważniejszy punkt odniesienia |
| 3. Oznaczenia materiałowe | Opis płytek, tynków, drewna | Pozwala zidentyfikować materiały przypisane do konkretnych ścian i podłóg |
| 4. Oświetlenie i elektryka | Gniazdka, włączniki, lampy | Elementy wpływające na funkcjonalność i ergonomię wnętrza |
| 5. Przekroje i detale | Wysokości, grubości ścian, rozwiązania techniczne | Ułatwiają zrozumienie konstrukcji zabudowy, mebli i instalacji |
| 6. Legenda i symbole | Standardowe oznaczenia | Umożliwiają szybką identyfikację poszczególnych elementów |
Dlaczego warto wiedzieć, jak czytać dokumentację techniczną projektu?
Inwestor, który rozumie projekt, zyskuje realną przewagę. Czytanie rysunków jako element dokumentacji projektu pozwala:
- szybciej podejmować decyzje,
- zadawać właściwe pytania wykonawcom,
- wykrywać potencjalne nieścisłości przed rozpoczęciem prac,
- kontrolować zgodność realizacji z założeniami projektu.
Co więcej, unikasz sytuacji, w której musisz „domyślać się”, dlaczego w kuchni nie zmieści się szafka, a lampy nad wyspą są przesunięte o 10 cm.
Co powinien wiedzieć inwestor przed zatwierdzeniem projektu?
Zanim zatwierdzisz dokumentację do realizacji, sprawdź:
- Czy rozumiesz każdy rzut i jego zawartość?
- Czy wszystkie elementy mają podpisy i wymiary?
- Czy symbole zostały wyjaśnione w legendzie?
- Czy występuje zgodność między wizualizacją a rysunkiem technicznym?
Jeśli coś budzi wątpliwości – lepiej wyjaśnić to teraz, niż po rozpoczęciu prac, kiedy każda korekta może generować dodatkowe koszty.
Jak czytać dokumentację techniczną projektu?
To pytanie, na które powinien znać odpowiedź każdy inwestor. Nie chodzi o to, aby zastąpić projektanta, lecz aby świadomie uczestniczyć w procesie projektowym i zyskać pewność, że to, co zostało zaprojektowane, będzie zrealizowane zgodnie z oczekiwaniami.
Im lepiej rozumiesz rysunki, tym mniej niejasności i problemów pojawi się na budowie. A jeśli masz solidną dokumentację – masz również kontrolę. Dokładnie o to chodzi.
